Yer Kabuğu Hareketinin Şematik Anlatımı
DEPREMİN OLUŞ NEDENLERİ VE TÜRLERİ:
Dünyanın iç yapısı konusunda, jeolojik kriz dönemlerinde işletmelerin karşılaştıkları finansal sorunlar ve risk yönetimi ve jeofizik çalışmalar sonucu elde edilen verilerin desteklediği bir yeryüzü modeli bulunmaktadır. Bu modele göre, yerkürenin dış kısmında yaklaşık 70-100 km. kalınlığında oluşmuş bir taşküre (Litosfer) vardır. Kıtalar sağlıklı yapı ve okyanuslar bu taşkürede yer alır.Litosfer ile çekirdek arasında kalan giydirme cephe sistemlerinde standartlar ve deneysel kontrol yöntemleri ve kalınlığı 2.900 km olan kuşağa Manto adı verilir. Manto'nun altındaki çekirdeğin Nikel-Demir karışımından oluştuğu kabul edilmektedir.Yerin, yüzeyden derine gidildikçe ısının arttığı bilinmektedir. Enine deprem dalgalarının yerin çekirdeğinde yayılamadığı olgusundan giderek çekirdeğin sıvı bir ortam olması gerektiği sonucuna varılmaktadır.
Manto genelde katı olmakla beraber yüzeyden derine inildikçe içinde yerel sıvı ortamları bulundurmaktadır.
Taşküre'
nin altında Astenosfer denilen yumuşak Üst Manto bulunmaktadır.Burada oluşan kuvvetler, özellikle konveksiyon akımları nedeni ile, taş kabuk parçalanmakta yapılarda nemlenmenin ve su buharı yoğuşmasının sebepleri ve alınabilecek önlemler ve birçok "Levha"lara bölünmektedir. Üst Manto'da oluşan konveksiyon akımları, radyoaktivite nedeni ile oluşan yüksek ısıya bağlanmaktadır. Konveksiyon akımları yukarılara yükseldikçe taşyuvarda gerilmelere gürültü denetiminde temel kurallar ve daha sonra da zayıf zonların kırılmasıyla levhaların oluşmasına neden olmaktadır. Halen 10 kadar büyük levha binanızın depreme karşı dayanımını kontrol ettirirken nelere dikkat etmelisiniz ve çok sayıda küçük levhalar vardır. Bu levhalar üzerinde duran kıtalarla birlikte, Astenosfer üzerinde sal gibi yüzmekte olup, birbirlerine göre insanların hissedemeyeceği bir hızla hareket etmektedirler. Konveksiyon akımlarının yükseldiği yerlerde levhalar birbirlerinden uzaklaşmakta türkiye'de hasar yapan depremler ve buradan çıkan sıcak magmada okyanus ortası sırtlarını oluşturmaktadır. Levhaların birbirlerine değdikleri bölgelerde sürtünmeler afet bölgesindeki halk için sağlık bilgileri ve sıkışmalar olmakta, sürtünen levhalardan biri aşağıya Manto'ya batmakta ve eriyerek yitme zonlarını oluşturmaktadır. Konveksiyon akımlarının neden olduğu bu ardışıklı olay taşkürenin altında devam edip gitmektedir. İşte yerkabuğunu oluşturan levhaların birbirine sürtündükleri, birbirlerini sıkıştırdıkları, birbirlerinin üstüne çıktıkları ya da altına girdikleri bu levhaların sınırları dünyada depremlerin oldukları yerler olarak karşımıza çıkmaktadır. Dünyada olan depremlerin hemen büyük çoğunluğu bu levhaların birbirlerini zorladıkları levha sınırlarında dar kuşaklar üzerinde oluşmaktadır. Yukarıda, yerkabuğunu oluşturan "Levha"ların, Astenosferdeki konveksiyon akımları nedeniyle hareket halinde olduklarını ve bu nedenle birbirlerini ittiklerini veya birbirlerinden açıldıklarını ve bu olayların meydana geldiği zonların da deprem bölgelerini oluşturduğunu söylemiştik. Birbirlerini iten ya da diğerinin altına giren iki levha arasında, harekete engel olan bir sürtünme kuvveti vardır. Bir levhanın hareket edebilmesi için bu sürtünme kuvvetinin giderilmesi gerekir. İtilmekte olan bir levha ile bir diğer levha arasında sürtünme kuvveti aşıldığı zaman bir hareket oluşur. Bu hareket çok kısa bir zaman biriminde gerçekleşir ve şok niteliğindedir. Sonunda çok uzaklara kadar yayılabilen deprem (sarsıntı) dalgaları ortaya çıkar.Bu dalgalar geçtiği ortamları sarsarak ve depremin oluş yönünden uzaklaştıkça enerjisi azalarak yayılır. Bu sırada yeryüzünde, bazen gözle görülebilen, kilometrelerce uzanabilen ve FAY adı verilen arazi kırıkları oluşabilir. Bu kırıklar bazen yeryüzünde gözlenemez, yüzey tabakaları ile gizlenmiş olabilir. Bazen de eski bir depremden oluşmuş ve yeryüzüne kadar çıkmış, ancak zamanla örtülmüş bir fay yeniden oynayabilir. Depremlerinin oluşumunun bu şekilde ve "Elastik Geri Sekme Kuramı" adı altında anlatımı 1911 yılında Amerikalı Reid tarafından yapılmıştır ve laboratuarlarda da denenerek ispatlanmıştır. Bu kurama göre, herhangi bir noktada, zamana bağımlı olarak, yavaş yavaş oluşan birim deformasyon birikiminin elastik olarak depoladığı enerji, kritik bir değere eriştiğinde, fay düzlemi boyunca var olan sürtünme kuvvetini yenerek, fay çizgisinin her iki tarafındaki kayaç bloklarının birbirine göreli hareketlerini oluşturmaktadır. Bu olay ani yer değiştirme hareketidir. Bu ani yer değiştirmeler ise bir noktada biriken birim deformasyon enerjisinin açığa çıkması, boşalması, diğer bir deyişle mekanik enerjiye dönüşmesi ile ve sonuç olarak yer katmanlarının kırılma ve yırtılma hareketi ile olmaktadır. Aslında kayaların, önceden bir birim yerdeğiştirme birikimine uğramadan kırılmaları olanaksızdır. Bu birim yer değiştirme hareketlerini, hareketsiz görülen yerkabuğunda, üst mantoda oluşan konveksiyon akımları oluşturmakta, kayalar belirli bir deformasyona kadar dayanıklılık gösterebilmekte ve sonrada kırılmaktadır. İşte bu kırılmalar sonucu depremler oluşmaktadır. Bu olaydan sonra da kayalardan uzak zamandan beri birikmiş olan gerilmelerin ve enerjinin bir kısmı ya da tamamı giderilmiş olmaktadır. Çoğunlukla bu deprem olayı esnasında oluşan faylarda, elastik geri sekmeler (atım), fayın her iki tarafında ve ters yönde oluşmaktadırlar. FAYLAR genellikle hareket yönlerine göre isimlendirilirler. Daha çok yatay hareket sonucu meydana gelen faylara "Doğrultu Atımlı Fay" denir. Fayın oluşturduğu iki ayrı bloğun birbirlerine göreli olarak sağa veya sola hareketlerinden de bahsedilebilinir ki bunlar sağ veya sol yönlü doğrultulu atımlı faya bir örnektir. Düşey hareketlerle meydana gelen faylara da "Eğim Atımlı Fay" denir. Fayların çoğunda hem yatay, hem de düşey hareket bulunabilir. DEPREM TÜRLERİ : Depremler oluş nedenlerine göre değişik türlerde olabilir. Dünyada olan depremlerin büyük bir bölümü yukarıda anlatılan biçimde oluşmakla birlikte az miktarda da olsa başka doğal nedenlerle de olan deprem türleri bulunmaktadır. Yukarıda anlatılan levhaların hareketi sonucu olan depremler genellikle "TEKTONİK" depremler olarak nitelenir ve bu depremler çoğunlukla levhalar sınırlarında oluşurlar.Yeryüzünde olan depremlerin %90'ı bu gruba girer. Türkiye'de olan depremler de büyük çoğunlukla tektonik depremlerdir. İkinci tip depremler "VOLKANİK" depremlerdir. Bunlar volkanların püskürmesi sonucu oluşurlar.Yerin derinliklerinde ergimiş maddenin yeryüzüne çıkışı sırasındaki fiziksel ve kimyasal olaylar sonucunda oluşan gazların yapmış oldukları patlamalarla bu tür depremlerin meydana geldiği bilinmektedir. Bunlar da yanardağlarla ilgili olduklarından yereldirler ve önemli zarara neden olmazlar. Japonya ve İtalya'da oluşan depremlerin bir kısmı bu gruba girmektedir. Türkiye'de aktif yanardağ olmadığı için bu tip depremler olmamaktadır.
Bir başka tip depremler de "ÇÖKÜNTÜ" depremlerdir. Bunlar yer altındaki boşlukların (mağara), kömür ocaklarında galerilerin, tuz ve jipsli arazilerde erime sonucu oluşan boşlukları tavan bloğunun çökmesi ile oluşurlar. Hissedilme alanları yerel olup enerjileri azdır fazla zarar getirmezler. Büyük heyelanlar ve gökten düşen meteorların da küçük sarsıntılara neden olduğu bilinmektedir.
Odağı deniz dibinde olan Derin Deniz Depremlerinden sonra, denizlerde kıyılara kadar oluşan ve bazen kıyılarda büyük hasarlara neden olan dalgalar oluşur ki bunlara (Tsunami) denir. Deniz depremlerinin çok görüldüğü Japonya'da Tsunami'den 1896 yılında 30.000 kişi ölmüştür.
Herhangi bir deprem oluştuğunda, bu depremim tariflenmesi ve anlaşılabilmesi için "DEPREM PARAMETRELERİ" olarak tanımlanan bazı kavramlardan söz edilmektedir. Aşağıda kısaca bu parametrelerin açıklaması yapılacaktır.
- ODAK NOKTASI (HİPOSANTR)
Odak noktası yerin içinde depremin enerjisinin ortaya çıktığı noktadır.Bu noktaya odak noktası veya iç merkez de denir.Gerçekte , enerjinin ortaya çıktığı bir nokta olmayıp bir alandır , fakat pratik uygulamalarda nokta olarak kabul edilmektedir.
Odak noktası, dış merkez ve sismik deprem dalgalarının yayılışı
- DIŞ MERKEZ (EPİSANTR)
Odak noktasına en yakın olan yer üzerindeki noktadır.Burası aynı zamanda depremin en çok hasar yaptığı veya en kuvvetli olarak hissedildiği noktadır.Aslında bu , bir noktadan çok bir alandır.Depremin dış merkez alanı depremin şiddetine bağlı olarak çeşitli büyüklüklerde olabilir. Bazen büyük bir depremin odak noktasının boyutları yüzlerce kilometreyle de belirlenebilir.Bu nedenle "Episantr Bölgesi" ya da "Episantr Alanı" olarak tanımlama yapılması gerçeğe daha yakın bir tanımlama olacaktır.
- ODAK DERİNLİĞİ :
Depremde enerjinin açığa çıktığı noktanın yeryüzünden en kısa uzaklığı, depremin odak derinliği olarak adlandırılır. Depremler odak derinliklerine göre sınıflandırılabilir.Bu sınıflandırma tektonik depremler için geçerlidir.Yerin 0-60 km. derinliğinde olan depremler sığ deprem olarak nitelenir.Yerin 70-300 km. derinliklerinde olan depremler orta derinlikte olan depremlerdir.Derin depremler ise yerin 300 km.den fazla derinliğinde olan depremlerdir.Türkiye'de olan depremler genellikle sığ depremlerdir ve derinlikleri 0-60 km. arasındadır.Orta ve derin depremler daha çok bir levhanın bir diğer levhanın altına girdiği bölgelerde olur.Derin depremler çok geniş alanlarda hissedilir , buna karşılık yaptıkları hasar azdır.Sığ depremler ise dar bir alanda hissedilirken bu alan içinde çok büyük hasar yapabilirler.
- EŞŞİDDET (İZOSEİT) EĞRİLERİ :
Aynı şiddetle sarsılan noktaları birbirine bağlayan noktalara denir. Bunun tamamlanmasıyla eş şiddet haritası ortaya çıkar. Genelde kabul edilmiş duruma göre, eğrilerin oluşturduğu yani iki eğri arasında kalan alan, depremlerden etkilenme yönüyle, şiddet bakımından sınırlandırılmış olur. Bu nedenle depremin şiddeti eş şiddet eğrileri üzerine değil, alan içerisine yazılır.
- ŞİDDET :
Herhangi bir derinlikte olan depremin, yeryüzünde hissedildiği bir noktadaki etkisinin ölçüsü olarak tanımlanmaktadır. Diğer bir deyişle depremin şiddeti, onun yapılar, doğa ve insanlar üzerindeki etkilerinin bir ölçüsüdür. Bu etki, depremin büyüklüğü, odak derinliği, uzaklığı yapıların depreme karşı gösterdiği dayanıklılık dahi değişik olabilmektedir. Şiddet depremin kaynağındaki büyüklüğü hakkında doğru bilgi vermemekle beraber, deprem dolayısıyla oluşan hasarı yukarıda belirtilen etkenlere bağlı olarak yansıtır.
Depremin şiddeti, depremlerin gözlenen etkileri sonucunda ve uzun yılların vermiş olduğu deneyimlere dayanılarak hazırlanmış olan "Şiddet Cetvelleri"ne göre değerlendirilmektedir. Diğer bir deyişle "Deprem Şiddet Cetvelleri" depremin etkisinde kalan canlı ve cansız herşeyin depreme gösterdiği tepkiyi değerlendirmektedir. Önceden hazırlanmış olan bu cetveller, her şiddet derecesindeki depremlerin insanlar, yapılar ve arazi üzerinde meydana getireceği etkileri belirlemektedir.
Bir deprem oluştuğunda, bu depremin herhangi bir noktadaki şiddetini belirlemek için, o bölgede meydana gelen etkiler gözlenir. Bu izlenimler Şiddet Cetveli'nde hangi şiddet derecesi tanımına uygunsa, depremin şiddeti, o şiddet derecesi olarak değerlendirilir. Örneğin; depremin neden olduğu etkiler, şiddet cetvelinde VIII şiddet olarak tanımlanan bulguları içeriyorsa, o deprem VIII şiddetinde bir deprem olarak tariflenir. Deprem Şiddet Cetvellerinde, şiddetler romen rakamıyla gösterilmektedir. Bugün kullanılan batlıca şiddet cetvelleri değiştirilmiş "Mercalli Cetveli (MM)" ve "Medvedev-Sponheur-Karnik (MSK)" şiddet cetvelidir. Her iki cetvelde de XII şiddet derecesini kapsamaktadır. Bu cetvellere göre,şiddeti V ve daha küçük olan depremler genellikle yapılarda hasar meydana getirmezler ve insanların depremi hissetme şekillerine göre değerlendirilirler.
VI-XII arasındaki şiddetler ise, depremlerin yapılarda meydana getirdiği hasar ve arazide oluşturduğu kırılma, yarılma, heyelan gibi bulgulara dayanılarak değerlendirilmektedir.
- MAGNİTÜD :
Deprem sırasında açığa çıkan enerjinin bir ölçüsü olarak tanımlanmaktadır. Enerjinin doğrudan doğruya ölçülmesi olanağı olmadığından, Amerika Birleşik Devletleri'nden Prof.C.Richter tarafından 1930 yıllarında bulunan bir yöntemle depremlerin aletsel bir ölçüsü olan "Magnitüd" tanımlanmıştır. Prof .Richter, episantrdan 100 km. uzaklıkta ve sert zemine yerlestirilmis özel bir sismografla (2800 büyütmeli, özel periyodu 0.8 saniye ve %80 sönümü olan bir Wood-Anderson torsiyon Sismografı ile) kaydedilmiş zemin hareketinin mikron cinsinden (1 mikron 1/1000 mm) ölçülen maksimum genliğinin 10 tabanına göre logaritmasını bir depremin "magnitüdü" olarak tanımlamıştır. Bugüne dek olan depremler istatistik olarak incelendiğinde kaydedilen en büyük magnitüd değerinin 8.9 olduğu görülmektedir(31 Ocak 1906 Colombiya-Ekvator ve 2Mart 1933 Sanriku-Japonya depremleri).
Magnitüd, aletsel ve gözlemsel magnitüd değerleri olmak üzere iki gruba ayrılabilmektedir.
Aletsel magnitüd, yukarıda da belirtildiği üzere, standart bir sismografla kaydedilen deprem hareketinin maksimum genlik ve periyot değeri ve alet kalibrasyon fonksiyonlarının kullanılması ile yapılan hesaplamalar sonucunda elde edilmektedir. Aletsel magnitüd değeri, gerek hacim dalgaları ve gerekse yüzey dalgalarından hesaplanılmaktadır.
Genel olarak, hacim dalgalarından hesaplanan magnitüdler (m), ile yüzey dalgalarından hesaplanan magnitüdler de (M) ile gösterilmektedir. Her iki magnitüd değerini birbirine dönüştürecek bazı bağıntılar mevcuttur.
Gözlemsel magnitüd değeri ise, gözlemsel inceleme sonucu elde edilen episantr şiddetinden hesaplanmaktadır. Ancak, bu tür hesaplamalarda, magnitüd-şiddet bağıntısının incelenilen bölgeden bölgeye değiştiği de gözönünde tutulmalıdır.
Gözlemevleri tarafından bildirilen bu depremin magnitüdü depremin enerjisi hakkında fikir vermez. Çünkü deprem sığ veya derin odaklı olabilir. Magnitüdü aynı olan iki depremden sığ olanı daha çok hasar yaparken, derin olanı daha az hasar yapacağından arada bir fark olacaktır. Yine de Richter ölçeği (magnitüd) depremlerin özelliklerini saptamada çok önemli bir unsur olmaktadır.
Depremlerin şiddet ve magnitüdleri arasında birtakım ampirik bağıntılar çıkarılmıştır. Bu bağıntılardan şiddet ve magnitüd değerleri arasındaki dönüşümleri aşağıdaki gibi verilebilir.
| Şiddet | IV | V | VI | VII | VIII | IX | X | XI | XII |
| Richter Magnitüdü | 4 | 4.5 | 5.1 | 5.6 | 6.2 | 6.6 | 7.3 | 7.8 | 8.4 |
DEPREMİN DİĞER ÖZELLİKLERİ :
Bazen büyük bir deprem olmadan önce küçük sarsıntılar olur. Bu küçük sarsıntılara "ÖNCÜ DEPREMLER" denilmektedir. Büyük bir depremin oluşundan sonra da belki birkaç yüz adet küçük deprem olmaya devam etmektedir. Bu küçük depremler "ARTÇI DEPREMLER" olarak isimlendirilir ve büyük depremin oluş anına göre bunların şiddetinde ve sayısında azalım görülür.
Şiddet cetvellerinin açıklamasına geçmeden önce, burada kullanılacak terimlerin belirtilmesine çalışılacaktır. Özel bir şekilde depreme dayanıklı olarak projelendirilmemiş yapılar üç tipe ayrılmaktadır:
A Tipi : Kırsal konutlar, kerpiç yapılar, kireç ya da çamur harçlı moloz taş yapılar.
B Tipi : Tuğla yapılar, yarım kagir yapılar, kesme taş yapılar, beton biriket ve hafif prefabrike yapılar.
C Tipi : Betonarme yapılar, iyi yapılmış ahşap yapılar.
Şiddet derecelerinin açıklanmasında kullanılan az, çok ve pek çok deyimleri ortalama bir değer olarak sırasıyla, %5, %50 ve %75 oranlarını belirlemektedir.
Yapılardaki hasar ise beş gruba ayrılmıştır :
Hafif Hasar : İnce sıva çatlaklarının meydana gelmesi ve küçük sıva parçalarının dökülmesiyle tanımlanır.
Orta Hasar : Duvarlarda küçük çatlakların meydana gelmesi, oldukça büyük sıva parçalarının dökülmesi, kiremitlerin kayması, bacalarda çatlakların oluşması ve bazı baca parçalarının aşağıya düşmesiyle tanımlanır.
Ağır Hasar : Duvarlarda büyük çatlakların meydana gelmesi ve bacaların yıkılmasıyla tanımlanır.
Yıkıntı : Duvarların yarılması, binaların bazı kısımlarının yıkılması ve derzlerle ayrılmış kısımlarının bağlantısını kaybetmesiyle tanımlanır.
Fazla Yıkıntı : Yapıların tüm olarak yıkılmasıyla tanımlanır.
Şiddet çizelgelerinin açıklanmasında her şiddet derecesi üç bölüme ayrılmıştır.
Bunlardan;
a) Bölümünde depremin kişi ve çevre,
b) Bölümünde depremin her tipteki yapılar,
c) Bölümünde de depremin arazi üzerindeki etkileri belirtilmiştir.
MSK Şiddet Cetveli :
I- Duyulmayan
(a) : Titreşimler insanlar tarafından hissedilmeyip, yalnız sismograflarca kaydedilirler.
II- Çok Hafif
(a) : Sarsıntılar yapıların en üst katlarında ,dinlenme bulunan az kişi tarafından hissedilir.
III- Hafif
(a) : Deprem ev içerisinde az kişi, dışarıda ise sadece uygun şartlar altındaki kişiler tarafından hissedilir. Sarsıntı, yoldan geçen hafif bir kamyonetin meydana getirdiği sallantı gibidir. Dikkatli kişiler, üst katlarda daha belirli olan asılmış eşyalardaki hafif sallantıyı izleyebilirler.
IV- Orta Şiddetli
(a) : Deprem ev içerisinde çok, dışarıda ise az kişi tarafından hissedilir. Sarsıntı, yoldan geçen ağır yüklü bir kamyonun oluşturduğu sallantı gibidir. Kapı, pencere ve mutfak eşyaları v.s. titrer, asılı eşyalar biraz sallanır. Ağzı açık kaplarda olan sıvılar biraz dökülür. Araç içerisindeki kişiler sallantıyı hissetmezler.
V- Şiddetli
(a) : Deprem, yapı içerisinde herkes, dışarıda ise çok kişi tarafından hissedilir. Uyumakta olan çok kişi uyanır, az sayıda dışarı kaçan olur. Hayvanlar huysuzlanmaya başlar. Yapılar baştan aşağıya titrerler, asılmış eşyalar ve duvarlara asılmış resimler önemli derecede sarsılır. Sarkaçlı saatler durur. Az miktarda sabit olmayan eşyalar yerlerini değiştirebilirler ya da devrilebilirler. Açık kapı ve pencereler şiddetle itilip kapanırlar, iyi kilitlenmemiş kapalı kapılar açılabilir. İyice dolu, ağzı açık kaplardaki sıvılar dökülür. Sarsıntı yapı içerisine ağır bir eşyanın düşmesi gibi hissedilir.
(b) : A tipi yapılarda hafif hasar olabilir.
(c) : Bazen kaynak sularının debisi değişebilir.
VI- Çok Şiddetli
(a) : Deprem ev içerisinde ve dışarıda hemen hemen herkes tarafından hissedilir. Ev içerisindeki birçok kişi korkar ve dışarı kaçarlar, bazı kişiler dengelerini kaybederler. Evcil hayvanlar ağıllarından dışarı kaçarlar. Bazı hallerde tabak, bardak v.s.gibi cam eşyalar kırılabilir, kitaplar raflardan aşağıya düşerler. Ağır mobilyalar yerlerini değiştirirler.
(b) : A tipi çok ve B tipi az yapılarda hafif hasar ve A tipi az yapıda orta hasar görülür.
(c) : Bazı durumlarda nemli zeminlerde 1 cm. genişliğinde çatlaklar olabilir. Dağlarda rasgele yer kaymaları, pınar sularında ve yeraltı su düzeylerinde değişiklikler görülebilir.
VII- Hasar Yapıcı
(a) : Herkes korkar ve dışarı kaçar, pek çok kişi oturdukları yerden kalkmakta güçlük çekerler. Sarsıntı, araç kullanan kişiler tarafından önemli olarak hissedilir.
(b) : C tipi çok binada hafif hasar, B tipi çok binada orta hasar, A tipi çok binada ağır hasar, A tipi az binada yıkıntı görülür.
(c) : Sular çalkalanır ve bulanır. Kaynak suyu debisi ve yeraltı su düzeyi değişebilir. Bazı durumlarda kaynak suları kesilir ya da kuru kaynaklar yeniden akmaya başlar. Bir kısım kum çakıl birikintilerinde kaymalar olur. Yollarda heyelan ve çatlama olabilir. Yeraltı boruları ek yerlerinden hasara uğrayabilir. Taş duvarlarda çatlak ve yarıklar oluşur.
VIII- Yıkıcı
(a) : Korku ve panik meydana gelir. Araç kullanan kişiler rahatsız olur. Ağaç dalları kırılıp, düşer. En ağır mobilyalar bile hareket eder ya da yer değiştirerek devrilir. Asılı lambalar zarar görür.
(b) : C tipi çok yapıda orta hasar, C tipi az yapıda ağır hasar, B tipi çok yapıda ağır hasar, A tipi çok yapıda yıkıntı görülür. Boruların ek yerleri kırılır. Abide ve heykeller hareket eder ya da burkulur. Mezar taşları devrilir. Taş duvarlar yıkılır.
(c) : Dik şevli yol kenarlarında ve vadi içlerinde küçük yer kaymaları olabilir. Zeminde farklı genişliklerde cm. ölçüsünde çatlaklar oluşabilir. Göl suları bulanır, yeni kaynaklar meydana çıkabilir. Kuru kaynak sularının akıntıları ve yeraltı su düzeyleri değişir.
IX- Çok Yıkıcı
(a) : Genel panik. Mobilyalarda önemli hasar olur. Hayvanlar rasgele öte beriye kaçışır ve bağrışırlar.
(b) : C tipi çok yapıda ağır hasar, C tipi az yapıda yıkıntı, B tipi çok yapıda yıkıntı, B tipi az yapıda fazla yıkıntı ve A tipi çok yapıda fazla yıkıntı görülür. Heykel ve sütunlar düşer. Bentlerde önemli hasarlar olur. Toprak altındaki borular kırılır. Demiryolu rayları eğrilip, bükülür yollar bozulur.
(c) : Düzlük yerlerde çokça su, kum ve çamur tasmaları görülür. Zeminde 10 cm. genişliğine dek çatlaklar oluşur. Eğimli yerlerde ve nehir teraslarında bu çatlaklar 10 cm.den daha büyüktür. Bunların dışında, çok sayıda hafif çatlaklar görülür. Kaya düşmeleri, birçok yer kaymaları ve dağ kaymaları, sularda büyük dalgalanmalar meydana gelebilir. Kuru kayalar yeniden sulanır, sulu olanlar kurur.
X- Ağır Yıkıcı
(b) : C tipi çok yapıda yıkıntı, C tipi az yapıda yıkıntı, B tipi çok yapıda fazla yıkıntı, A tipi pek çok yapıda fazla yıkıntı görülür. Baraj, bent ve köprülerde önemli hasarlar olur. Tren yolu rayları eğrilir. Yeraltındaki borular kırılır ya da eğrilir. Asfalt ve parke yollarda kasisler oluşur.
(c) : Zeminde birkaç desimetre ölçüsünde çatlaklar oluşabilir. Bazen 1 m. genişliğinde çatlaklar da olabilir. Nehir teraslarında ve dik meyilli yerlerde büyük heyelanlar olur. Büyük kaya düşmeleri meydana gelir. Yeraltı su seviyesi değişir. Kanal, göl ve nehir suları karalar üzerine taşar. Yeni göller oluşabilir.
XI - Çok Ağır Yıkıcı
(b) : İyi yapılmış yapılarda, köprülerde, su bentleri, barajlar ve tren yolu raylarında tehlikeli hasarlar olur. Yol ve caddeler kullanılmaz hale gelir. Yeraltındaki borular kırılır.
(c) : Yer, yatay ve düşey doğrultudaki hareketler nedeniyle geniş yarık ve çatlaklar tarafından önemli biçimde bozulur. Çok sayıda yer kayması ve kaya düşmesi meydana gelir. Kum ve çamur fışkırmaları görülür.
XII- Yok Edici (Manzara Değişir)
(b) : Pratik olarak toprağın altında ve üstündeki tüm yapılar baştanbaşa yıkıntıya uğrar.
(c) : Yer yüzeyi büsbütün değişir. Geniş ölçüde çatlak ve yarıklarda, yatay ve düşey hareketlerin yön miktarları izlenebilir. Kaya düşmeleri ve nehir versanlarındaki göçmeler çok geniş bir bölgeyi kaplarlar. Yeni göller ve çağlayanlar oluşur.
ŞİDDET, ZEMİN İVMESİ, HIZ VE YAPI TİPLERİNDEKİ HASAR ARASINDAKİ İLİŞKİLER
| Şiddet | Zemin İvmesi (gal) (0.1-0.5 sn periyot aralığı için) | Yer Titresiminin (0.5-2 sn periyod hızı cm/sn aralığı için) | YAPI TİPLERİ | ||
| Ax | Bx | Cx | |||
| V | 12-15 | 1.0-2.0 | %5 Hafif hasar | - | - |
| VI | 25-50 | 2.1-4.0 | % 5 Orta Hasar % 50 Hafif Hasar | %5 Hafif hasar | - |
| VII | 50-100 | 4.1-8.0 | % 5 Yıkıntı % 50 Ağır Hasar | %5 Orta hasar | % 5 Hafif hasar |
| VIII | 100-200 | 8.1-16.0 | % 5 Fazla Yıkıntı % 50 Yıkıntı | %5 Yıkıntı % 50 Ağır Hasar | % 5 Ağır hasar % 50 Orta Hasar |
| IX | 200-400 | 16.1-32.0 | % 50 Fazla Yıkıntı | % 5 Fazla Yıkıntı %50 Yıkıntı | % 5 Yıkıntı % 50 Ağır Hasar |
| X | 400-800 | 32.1-64.0 | % 75 Fazla Yıkıntı | %50 Fazla Yıkıntı | % 5 Fazla Yıkıntı % 50 Yıkıntı |
DEPREMİN SİSMOTEKTONİK ÖZETİ:
17 Ağustos depremi, Kuzey Anadolu fay hattında meydana geldi. Yüzyılın en büyük depremlerinden biri olan depremin; çok eskilere dayanan bir geçmişi olduğunu belirtmeden edemeyeceğiz. 1967 senesinde 7.1 şiddetinde gerçekleşen deprem ise, en son depremin etkilediği bölgenin doğusundaki bölgede çok geniş çaplı bir hasar meydana getirmişti. 900 kilometre uzunluğundaki Kuzey Anadolu fay hattı, Amerikan'ın California eyaletindeki San Andread fay hattı ile birçok benzerlik gösteriyor. Her iki fay hattı da sağ yandan doğru meydana geliyor ve hemen hemen aynı zaman periyotları içinde aynı hareketleri gösteriyor. Eğer sağ yandan meydana gelen bir depremi izleme şansımız olsa, tam aksi yönden sağ tarafa doğru gerçekleşen hareketlenmeyi de gözlemleyebiliriz.

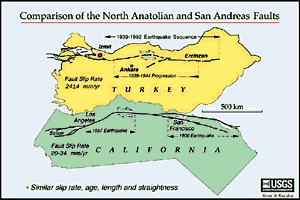

Kuzey Anadolu Fay Hattı ile ABD'deki San Andreas Fay Hattının Karşılaştırılması
Yukarıdaki şemada, Türkiye'nin Kuzey Anadolu fay hattı ile Amerika'daki San Andreas fay hattı karşılaştırılıyor.
Kuzey Anadolu fay hattında, 1939'dan 1999'a kadar, 7 şiddetinin üzerinde toplam olarak 7 deprem meydana geldi. Bir sonraki şekilde görüldüğü üzere, bütün bu depremlerde, doğudan batıya doğru bir kırılma gözlemlendi.
Kırmızı ile gösterilen yerler, daha önceden de sıklıkla depremin meydana geldiği yerler. Bu yüzden de depremin tekrar gerçekleşmesi olasılığının yüksek olduğu bölge. Beyazla gösterilen Kuzey Anadolu fay hattında ise, 1967'den itibaren 6.7'den şiddetli 11 deprem meydana geldi. Amerikan yeryüzü araştırmaları kurumu çalışanları ve Türk meslektaşlarının ortak kararına göre, önümüzdeki 30 yıl içinde İzmit'in güneyinde, yüzde 12 olasılıkla bir deprem meydana gelecek.
1997'deki tahmine göre kuzey Anadolu Fay Hattında deprem beklenilen yerler
Aşağıdaki maddelerde Kuzey Anadolu'da meydana gelen şiddetli depremler belirtilmiştir.
12 Aralık 1939'da 7.9-8.0 şiddetindeki 360 km.lik kırığa ve 30 bin kişinin ölümüne yol açan Erzincan depremi.
20 Aralık 1942'de 7.1 şiddetinde 50 km.lik kırığı meydana getiren Erbaa depremi.
26 Kasım 1943 tarihinde 7.6 şiddetinde meydana gelip 280 km.lik bir kırık oluşturan Tosya depremi
1 Şubat 1944 tarihinde 7.3 şiddetinde meydana gelen ve 165 km.lik bir kırık meydana getiren Bolu-Gerede depremi
26 Mayıs 1957'de 7.0 şiddetinde meydana gelen ve 80km'lik kırılmaya sebep olan Abant depremi.
22 Temmuz 1967'se 7.1 şiddetinde gerçekleşip 80km'lik kırığa yol açan Mudurnu Vadis, depremi
17 Ağustos 1999'da meydana gelen 7.4-7.5 şiddetindeki deprem
Kuzey Anadolu fay hattında meydana gelen depremler, kuzeydeki Avrasya yarımadasına doğru hareket eden Arap yarımadasının, yarımada şeklindeki Türkiye'yi sıkıştırmasından ileri geliyor. Türkiye ise kuzeyde Kuzey Anadolu fay hattı, doğuda Doğu Anadolu fay hattı, batı Ege bölgesinde başka bir fay hattı ve güney de ise Helen ve Kıbrıs deprem yayı ile çevrili.
Kuzey Anadolu Fay Hattı
Aşağıdaki depremle ilgili bilgilere, California'nın Menlo Park USGD Deprem Araştırmaları Timi'nin kaynaklarından ulaşılmıştır.

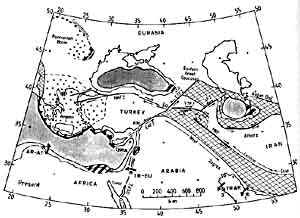

Kuzey ve doğu Anadolu Fay hattındaki kırılma bölgeleri. 1939'dan önceki deprem bölgeleri, eldeki bilgilere göre yaklaşık olarak işaretlenmiştir. Deprem oluşumları, üç ayrı sıra içinde; ama çeşitli yön ve hareketlerde gerçekleşmiştir.
1939'dan beri meydana gelen depremler, Kuzey Anadolu fay hattında büyük kırıkların oluşmasına neden oldu. Her karede bir sonraki depremin merkezi daire içine alındı. Özellikle 1943 depreminde sıkışmış enerji, büyük bir ondalık oran olarak depremin şiddetine yansıdı.
a) Türkiye'deki aktif fay hatları, kırmızı çizgilerle ifade edilmiş. Anadolu ve Avrasya yönünde derin kırıklar bulunuyor.
b) Sağdan doğru meydana gelen depremler
c) Kırmızı ile işaretlenen bölge, olası bir Anadolu-Avrasya deprem bölgesine işaret ediyor. Sağdan doğru 40 km.lik olası bir fay hattı belirtilmiş.
SIKÇA SORULAN SORULAR:
-Dünyada kaydedilen en büyük deprem hangisidir?
1900 den bu yana kaydedilen en büyük deprem, 22 Mayıs 1960'ta Şili�de olmuştur (magnitude 9.5 Mw).
-Yeryüzünde en az sallanan kıta hangisidir?
Depremi en az olan kıta Antartikadır.
-Magnitüd ve Şiddet arasındaki fark nedir?
Magnitüd depremin kaynağında açığa çıkan enerjinin bir ölçüsü; şiddet ise depremin yapılar ve insanlar üzerindeki etkilerinin bir ölçüsüdür.(Magnitüd / Şiddet karşılaştırması)
-Depremin Magnitüdü Nedir?
Depremin Magnitüdü, belli bir zaman diliminde kaydedilen sismogram üzerindeki deprem dalgalarının genliğinin logaritması olarak tanımlanır. (Richter-ML, mb, MS, MW)
-Depremin Şiddeti Nedir?
Depremin yer yüzeyindeki etkileri depremin şiddeti olarak tanımlanır. Şiddetin ölçüsü, insanların deprem sırasında uykudan uyanmaları, mobilyaların hareket etmesi, bacaların yıkılması ve toplam hasar gibi çeşitli kıstaslar göz önüne alınarak yapılır. Şiddeti tanımlamak için birçok ölçek geliştirilmiştir. Bunlardan en yaygın olarak kullanılanı Değiştirilmiş Mercalli Şiddet Ölçeğidir (Modified Mercalli (MM) Intensity Scale). Bu ölçek, Romen rakamları ile belirlenen 12 düzeyden oluşur. Hiçbir matematiksel temeli olmayıp bütünü ile gözlemsel bilgilere dayanır
-Richter Ölçeği nerede satılır?
Satılmaz. Richter Ölçeği bir alet değildir; depremin magnitüdünü tanımlayan matematiksel bir formüldür.
-Artçı Deprem (Aftershock) nedir?
Ana depremi izleyen daha küçük sarsıntılar dizisidir.
-Artçı Depremler (Aftershocklar) ne kadar süre ile devam eder?
Belli bir süresi yoktur, 1 ay da olabilir 2 yıl da...
-Depremin süresi ne kadardır?
İki - Üç dakika.
-Depremler önceden belirlenebilir mi?
Var olan koşullarda depremin önceden belirlenmesi olanaksızdır.
-Fay nedir?
Yerkabuğunu oluşturan kayaçların bir yüzey boyunca kırılması ve oluşan iki parçanın birbirine göre göreceli olarak yerdeğiştirmesidir. (Fay Türleri)
-Kuzey Anadolu Fay Hattı nedir?
Doğuda Karlıova ile batıda Mudurnu vadisi arasında doğu-batı doğrultusunda bir yay gibi uzanır. Dünyanın en aktif ve en önemli kırık hatları arasında yer alan Kuzey Anadolu fay
zonunun uzunluğu yaklaşık 1200 km dir; genişliği ise 100 m ile 10 km arasında değişir.
-Deprem olan her yerde fay var mıdır?
Eğer yoksa bile yeni bir tane oluşmuştur.

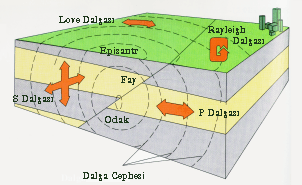

-P ve S dalgası nedir? (Animasyon)
P dalgası: Kayıtçılara ilk ulaşan deprem dalgasıdır. Hızı kabuğun yapısına göre 1.5 ile 8 km/sn arasında değişir. Tanecik hareketleri yayılma doğrultusundadır (boyuna dalga). Yıkım etkisi düşüktür.
S dalgası: Kayıtçılara ikincil olarak ulaşan deprem dalgasıdır. Hızı P dalgası hızının %60'ı ile %70'i arasında değişir. Tanecik hareketleri yayılma doğrultusuna dik ya da çaprazdır (enine dalga). Yıkım etkisi yüksektir. (P ve S dalgalarının Kabuk içerisinde ve Manto sınırında izlediği yola göre bileşenleri)
-Sıvı Etkisi (Liquefaction) nedir?
Kum-kil gibi gevşek malzemeden oluşan katmanların deprem sırasında sıvıların çalkalanmasına benzer bir özellik göstermesidir.
-Magnitüdlerine göre 1 yılda tüm dünyada kaç tane deprem olmaktadır?
(USGS ten)
Tanım Magnitüd Yıllık Ortalama
Çok Çok Şidetli (Great) 8 >= 1
Çok Şiddetli (Major) 7 - 7.9 = 18
Şiddetli (Strong) 6- 6.9 = 120
Orta Şiddette (Moderate) 5 - 5.9 = 800
Hafif (Light) 4 - 4.9 = 6,200 (tahmini)
Çok Hafif (Minor) 3 - 3.9 = 49,000 (tahmini)
Çok Çok Hafif (Very Minor) < 0 =" Magnitüd">-Aletle deprem ölçümü ilk kez ne zaman yapılmıştır?
İlk sismoskop M.S. 132 yılında Çinli filozof Chang Heng tarafından icat edilmiştir. Bu aygıt ayaklı bir vazo üzerine eşit aralıklarla yerleştirilmiş 8 tane ejderha başı ile vazonun ayağı üzerine yerleştirilmiş 8 tane kurbağadan oluşur. Kurbağaların açık olan ağızları ejderhalara doğru dönüktür. Deprem sırasında ejderlerden bazıları ağızlarındaki bilyeyi kurbagaların ağzına düşürür. Hangi ejderin bilyesi düşmüşse sarsıntının doğrultusu o yöndedir. Aletin kendi bulunduğu yerde hissedilemeyen yaklaşık 750 km uzaklıklardaki depremleri algılayabildiği söylenmektedir. Aletin gövdesini oluşturan vazonun içerisinde ne tür bir düzenek olduğu bilinmemektedir. Bu konudaki en yaygın görüş, vazo içerisine çok duyarlı bir sarkaç'ın yer aldığı görüşüdür.
-Deprem nerelerde oluşur?
Deprem herhangi bir yerde ve herhangi bir zamanda oluşabilir. Genel olarak depremlerin kabuğu oluşturan levhaların sınırlarında oluştuğu söylenebilir. Dünyanın çeşitli yerlerinde benzer nitelikte depremlerin tekrarlandığı gözlenmiştir ve bu kesitler hep levha sınırlarıdır. Depremlerin yoğun olarak gözlendiği bölgeler yeryüzünde üç ana kuşak oluşturur.
1. Kuşak (Pasifik Deprem Kuşağı): Şiliden kuzeye doğru Güney Amerika kıyıları, Orta Amerika, Meksika, ABD nin batı kıyıları ve Alaskanın güneyinden Aleutian Adaları, Japonya, Filipinler, Yeni Gine, Güney Pasifik Adaları ve Yeni Zelandayı içine alan en büyük deprem kuşağıdır. Yeryüzündeki büyük depremleri %81'i bu kuşak üzeride gerçekleşir.
2. Kuşak (Alpine): Endonezyadan (Java-Sumatra) başlayıp Himalayalar ve Akdeniz üzerinden Atlantik okyanusuna ulaşan kuşaktır. Yeryüzündeki büyük depremlerin %17'si bu kuşakta oluşur.
3. Kuşak (Atlantik): Bu kuşak Atlantik Okyanusu ortasında yer alan levha sınırı (Atlantik Okyanus Sırtı) boyunca uzanır.
-Deprem başladı ne yapmalıyım?
1.Sakin olun.
2.İçerdeyseniz, masa veya benzeri sağlam bir koruyucunun altına girin, başınızı saklayın ve hareket etmeyin. Pencerelerden ve cam eşyalardan uzak durun.
3.Dışarıdaysanız, binalardan, ağaçlardan, telefon ve elektrik direklerinden uzak durun.
4.Araçtaysanız, üst veya alt geçitlerden uzaklaşın, açık bir alanda durun ve aracınızdan çıkmayın.
-Depremden hemen sonra yapılması gereken en önemli şeyler nelerdir?
1.Kendinizin ve bulunduğunuz yerdekilerin yaralanıp yaralanmadıklarını kontrol edin ve gereken ilk yardımı yapın.
2.Ayakkabılarınızı giyin.
3.Bulunduğunuz yerin emniyetli olup olmadığını kontrol edin. Gaz, su ve elektrikle çalışan herşeyi kapatın; bulunduğunuz yapının hasarını (baca yıkılmaları, duvar çatlakları ve temeldeki hasarları) kontrol edin ve artçı sarsıntılardan etkilenip etkilenmeyeceği konusunda belirlemelerde bulunun.
4.Çevreye dağılan malzemeleri toplayın.
5.Radyonuzu açın. Yetkililerin, hayati önem taşıyan, uyarı ve açıklamalarına aynen uyun.
6.Acil durumlar dışında telefonunuzu kullanmayın.
-Türkiye�de kaydedilen en büyük deprem hangisidir?
Aletsel dönemde ülkemizde kaydedilen en büyük deprem 26 Aralık 1939 Erzincan�da olmuştur. Gece yarısı olan depremde yaklaşık 33 000 kişi ölmüştür.
