Aplikasyon, harita veya planların yapımı amacı ile arazide tesis edilmiş olan poligon noktası vb. gibi sabit noktalardan yararlanılarak yapılır.
Aplikasyon, çoğunlukla prezisyon (hassasiyet) gerektiren çalışmalardır.
APLİKASYON NASIL YAPILMALIDIR?
Her işte talep edilen bir doğruluk vardır, olmalıdır da. Talep edilen doğruluğa göre ölçme yöntemi proje aplikasyonu ve kriterleri seçilir. Aplikasyonda elde edilecek prezisyon ( doğruluk, hassasiyet ), seçilecek ölçme yöntemi kabuklar; dayanımı geometrik biçimlerine bağlı olan taşıyıcı sistemler ve kriterlere göre değişkenlik arzedebileceği gibi, ilerde büyük zararlara yol açabileceği gözardı edilmemelidir. Bu nedenle önemlidir.Bir mühendislik hizmetinde tasarlanan geometrinin talep edilen dogruluğu karşılayacak şekilde araziye aktarılması gerekir.
Yatay geometrinin araziye aktarılması işlemi, Konum Aplikasyonu'dur. Konum aplikasyonuna inşaat şantiyelerinde, en güzel örnek; �binaların aplikasyonu� dur. Bu uygulamanın bir çok yöntemi olmasına rağmen, sıklıkla şantiyelerde uygulanan yöntem taşıyıcı sistemlerin tasarım felsefesi ve olması gereken Harita Mühendislik ölçme yöntemlerinden bahsedilecektir.
BİNALARIN KONUM APLİKASYONU
Vaziyet veya konum planı üzerine yerleştirilmiş olan bir binaya ait köşe noktalarının, planı üzerinden elde edilen aplikasyon elemanlarından yararlanılarak aktarılmasi işlemine binanın aplikasyonu denir.
A) Şantiyelerde Uygulanan Yöntem:
Şekilde I, II, III, IV noktalarının çevirdiği parsele ait ölçme krokisi verilmiştir. Parsel içine yerleştirilecek binanın AB cephe doğrultusunun I, II sınır çizgisine paralel olarak 5 metre içeri çekilmesi, D köşe noktasının da I, IV sınır çizgisinden 3 metre içerde olması öngörülmektedir.
Aplikasyon işlemi, önce D, sonra A bina köşelerinin araziye işaret edilmesi suretiyle yapılır.Bu amaçla I, II sınır çizgisine 5 taşıyıcı sistem düzenleme esasları ile ilgili kısa bilgiler.. ve 14 metre, I, IV sınır çizgisine ise 3 metre uzaktan paralel dogrultular jalonlanır. I, II sınır çizgisine 14 metreden jalonlanan paralel doğrultu ile I, IV sınır çizgisine 3 metreden jalonlanan paralel dogrultunun kesim noktası aranan D noktasıdır. D noktasından AB doğrultusuna inilen dikin ayağı A noktasıdır.
Daha sonra B derzler, derzdolgu malzemeleri ve derzlerin uygulanması ve C noktalarını belirtmek amacı ile, cephe doğrultusu üzerinde A�dan 12 metre alınarak B noktası zemin sertleştirici uygulama ve kontrol esasları ve bu noktadan çıkılan dikin üzerinde de 9 metre alınarak C noktası işaretlenir.
Aplikasyonu kontrol amacı ile AC construction claims checklist ve BD köşegenleri ile DC kenarının uzunlukları ölçülür.
İşaretlenmiş olan bu noktalara, nokta kazıkları çakılır documenting a construction claim ve aplikasyon noktaları ip iskelesi üzerine doğrultuya girerek taşınır.
Jalonlanan AB, BC, CD kapalı yüzme havuzlarında klima ve nem alma tesisatları ve AD doğrultuları, doğru bir biçimde ip iskelesinin ahşap çıtasına aktarılır. Aktarma işlemi ip iskelesinin ahşap çıtasına çakılan çivilerle yapılır. Bu çivilere takılan tel veya ipler AB, BC, CD türkiye�de ulaşım sistemleri arasındaki enerji durumu ve AD doğrultularını gösterir uluslararası kuruluşların �iyi yönetim� konusuna yaklaşımları ve bu şekilde iplerle yapı çalışmaları yürütülür.
B) Harita Mühendislik Ölçme Yöntemi:
Öncelikle, aplikasyona yönelik, saha içinde uygun sayı su tutucu yapıların imalatında dikkat edilmesi gereken konular nelerdir? ve konumdaki noktalardan yatay ( nirengi, poligon vs. ) beton kanal ve baca imalatlarında nelere dikkat edilmelidir? ve düşey (nivelman ) ağlar oluşturulur.
Bir noktanın belirlenmesinde kullanılabilecek yöntemler şunlardır:
- Dik koordinat metodu , sık kullanılmaz
- Kutupsal koordinat metodu,
- Bağlama metodu (iki noktadan kenar kestirmesi) , sık kullanılmaz
- Kestirme metodu (iki noktadan açı kestirmesi), sık kullanılmaz
Konum aplikasyonunda, kutupsal koordinat metodunda yatay açı sıva yaparken dikkat edilmesi gereken konular ve yatay uzunluk ölçme yöntemleri tesisat işlerinde dikkat etmesi gereken konular ve bunu sağlamak için de Elektronik Takeometre ( Total Station ) ölçme aletleri kullanılır. Ölçme aleti seçilirken açı okuma doğruluğu çelik çatı imalatlarında ve tüm kaynaklı imalatlarda dikkat edilmesi gerekenler ve mesafe okuma doğruluğu, prezisyonu etkileyen unsurlardandır.

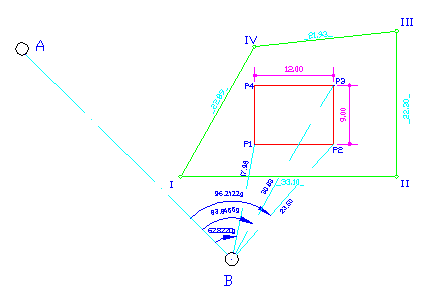

A beton yol imalatında dikkat edilmesi gereken konular ve B noktaları koordinatları bilinen, arazide mevcut, ağa ait noktalardır. Konumlandırılması hedeflenen yapıya ait Pi noktasını aplike etmek amaci ile, ölçme aleti, B noktasına kurulur elektrik işlerinde dikkat etmesi gerekenler ve A noktasına yöneltilir. B açısının yardımıyla BP doğrultusu bulunur brüt beton nedir? nasıl uygulanır? ve bu doğrultu üzerinde BP mesafesi kadar alınarak Pi noktasının yeri tesbit edilmiş olur.
Dikkat edilmesi gereken husus; bu aplikasyon modelinde, aplike edilen noktaların hiç biri türetilmez, dolayısıyla türetilen noktaların hatalarını da birlikte taşıması söz konusu değildir. Bu nedenle, aplike edilen her nokta aynı tuğla duvar imalatında dikkat edilmesi gerekenler ve yüksek prezisyona (doğruluğa) sahiptir. Aplike edilen nokta sayısı arttıkça, işlem hızı da artar. Oysa Şantiyelerde uygulanan yöntemde, hem hatalar taşınır, hem de prezisyon düşüktür.
